1  拉矯機的功能

弧形連鑄機是鋼鐵工業生產鑄坯的主力軍，方坯、矩形坯和圓坯一般都采用弧形連鑄機生產，占據了主導地位，即使是采用直弧形布置的連鑄機，也是需要使用圓弧段過渡，在弧形段后仍然需要矯直鑄坯。方坯和圓坯弧形連鑄機的拉矯機集中布置在水平線附近，連鑄生產過程中的拉矯機需要兩臺以上，常規生產小方坯的連鑄機將兩臺拉矯機布置在一個機架內，形成五輥式拉矯機。拉矯機的作用為：

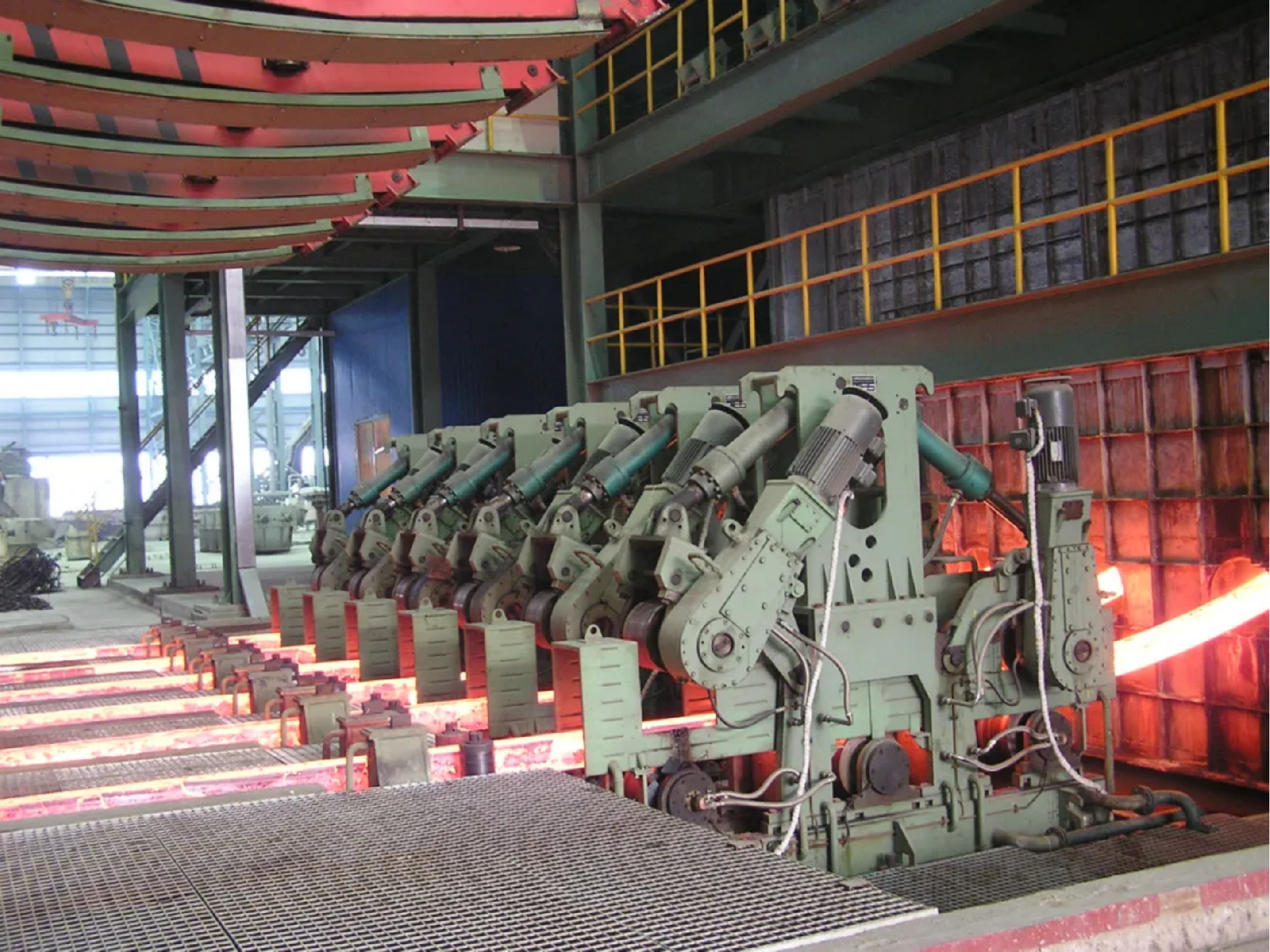

（1）平衡鑄坯下滑力：使用拉矯機上下輥抱住天上的鑄坯，防止鑄坯下滑，保持連續生產，這也是拉矯機液壓設計的基本參數，比如使用16米半徑鑄機生產φ600mm圓坯，由于高度勢能產生了35噸的下滑力，這就需要多臺拉矯機共同作用，產生能夠平衡35噸的摩擦力來。圖1顯示的是無錫雪豐大圓連鑄機拉矯機群，這里采用了5個拉矯機。使用9米半徑鑄機生產150mm方坯也有1.5噸的下滑力，這僅僅需要一對輥?zhàn)赢a(chǎn)生的摩擦力就可以平衡這個下滑力，圖2顯示的是典型的五輥拉矯機。對于小方坯生產一般使用6~10m的弧形半徑的連鑄機，大多采用五輥拉矯機形式，見圖2，起步階段完全依靠一對拉輥產生的摩擦力來平衡鑄坯或引錠桿重量，從而保持正常的生產。

圖1  無錫雪豐大圓連鑄機拉矯機群

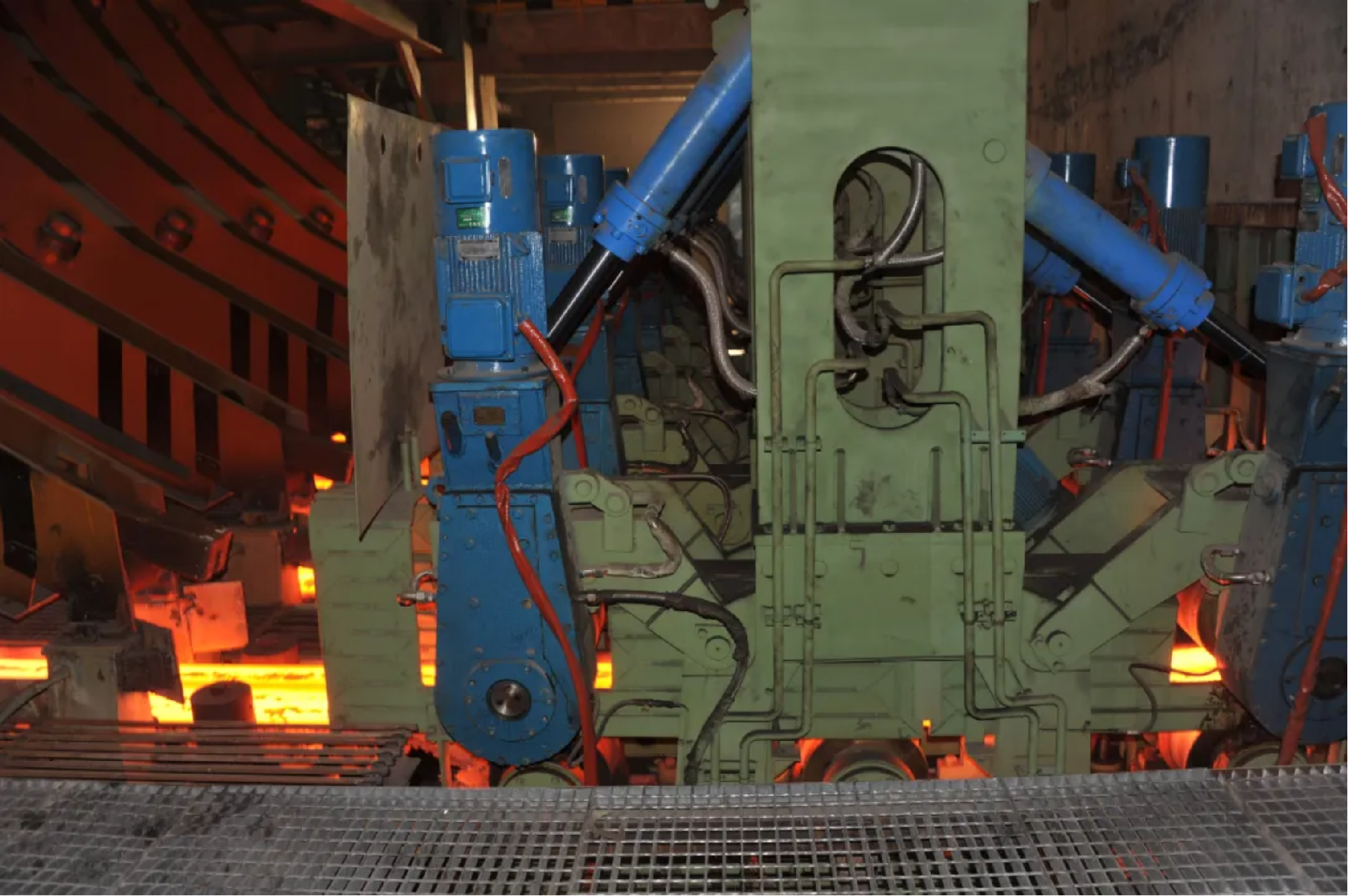

圖2  亞新設計制造的全水冷小方坯連鑄拉矯機

（2）恒定鑄坯拉速：拉矯機傳動輥根據操作要求，變頻器控制驅動電機和減速機轉速，將動力傳遞到拉矯機輥?zhàn)由希谝簤焊椎囊簤簤毫Φ淖饔孟螺佔优c鑄坯產生摩擦力，從而穩定下滑的鑄坯，按照拉速的要求傳動輥?zhàn)?，使得鑄坯以連續穩定的方式按照拉速要求下滑，其實從受力分析來看，拉矯機其實就是一個鑄坯下滑的速度穩定器。

（3）送引錠桿：連鑄的開澆引流是通過引錠桿進行，作業開始時候使用拉矯機傳動，也是依靠摩擦力來送入引錠桿，通過二冷室，將引錠頭放置到銅管內腔，見圖3。做好引錠頭后準備開澆，當連鑄起步時候，拉矯機摩擦傳動引錠桿下行，已經凝固的鑄坯頭部與引錠頭連接在一起，鑄坯隨著引錠桿下行，一直通過拉矯機，鑄坯頭部與引錠桿分離后，剛性引錠桿依靠引錠存放裝置的夾持輥摩擦作用繼續上升，進入到引錠桿存放裝置內；柔性引錠桿則經過切前和切后輥道進入到引錠桿存放輥道上，由柔性引錠桿存放裝置將其托出輥道放在旁邊。

圖4  五輥拉矯機

拉矯機受力分析見圖5所示，這是一個獨立的拉矯機，其受力分析與五輥拉矯機是一致的。

圖5 拉矯機受力示意圖

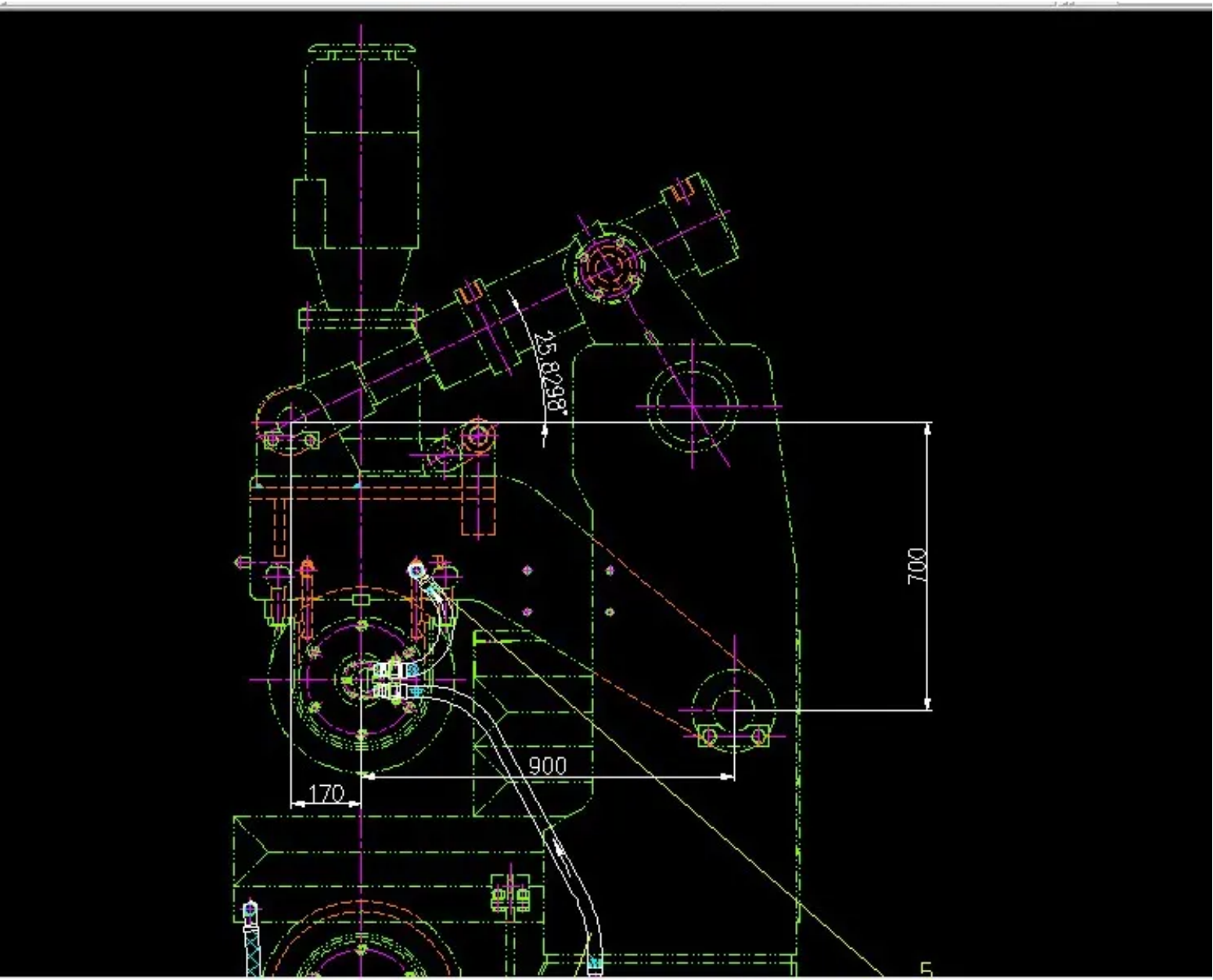

液壓缸輸出的力可以分解成為水平力和垂直作用力，角度為α=25.8298°，其液壓力在球頭處的水平力為F_h＝fcosα，垂直力為F_v＝fsinα，由液壓缸傳遞液壓力形成的動力矩等于壓緊上輥的阻力矩，N是施加在鑄坯上的垂直壓力，于是：

Fcosα*700+Fsinα*(170+900)=900N

900N＝1096F  N＝1.2177F

這樣可見通過拉矯機上輥結構設計，達到了放大液壓力的作用，使其增加了拉矯機的正壓力，這種結構廣泛使用在方坯和圓坯的拉矯機上。

無錫雪豐大圓坯拉矯機的設計，生產Φ330mm圓坯時候α等于56.35°，見圖6所示。根據結構上面的分析，N＝1.33F。

圖6  無錫雪豐大圓連鑄機拉矯機

2.2  送引錠桿需要的拉矯機壓力

拉矯機輸出的液壓壓力就是缸徑大小和壓力函數關系，比如缸徑為φ140mm，液壓壓力為20bar，液壓缸輸出的壓力為3.785噸，以無錫大圓連鑄機為例，在這個液壓壓力的作用下，施加在鑄坯上的壓力為4.09噸，產生的摩擦力為1.23噸，五臺拉矯機產生的摩擦力為6.14噸，就可以抱住半徑11米連鑄機生產的φ280mm圓坯，使其處于穩定生產之中。

高溫鑄坯與拉矯機輥?zhàn)拥哪Σ料禂?shù)按照0.3進行計算，我多次做過這個試驗，求證摩擦系數，大致就是這個數據。引錠桿則為冷鋼狀態，其摩擦系數要小的多，也是通過自己的多次試驗，這個摩擦系數約為0.1~0.15，所以送引錠桿需要的冷坯壓力就大的多，比如無錫雪豐大圓連鑄機送柔性引錠桿使用了120bar以上的壓力，這里注意的是，柔性引錠桿將引錠頭送入銅管內，一般下面的拉矯機只有2~3架咬住引錠桿，如果引錠桿自重較大，就需要的較高的液壓壓力來平衡引錠桿自重下滑力，見圖7~9。

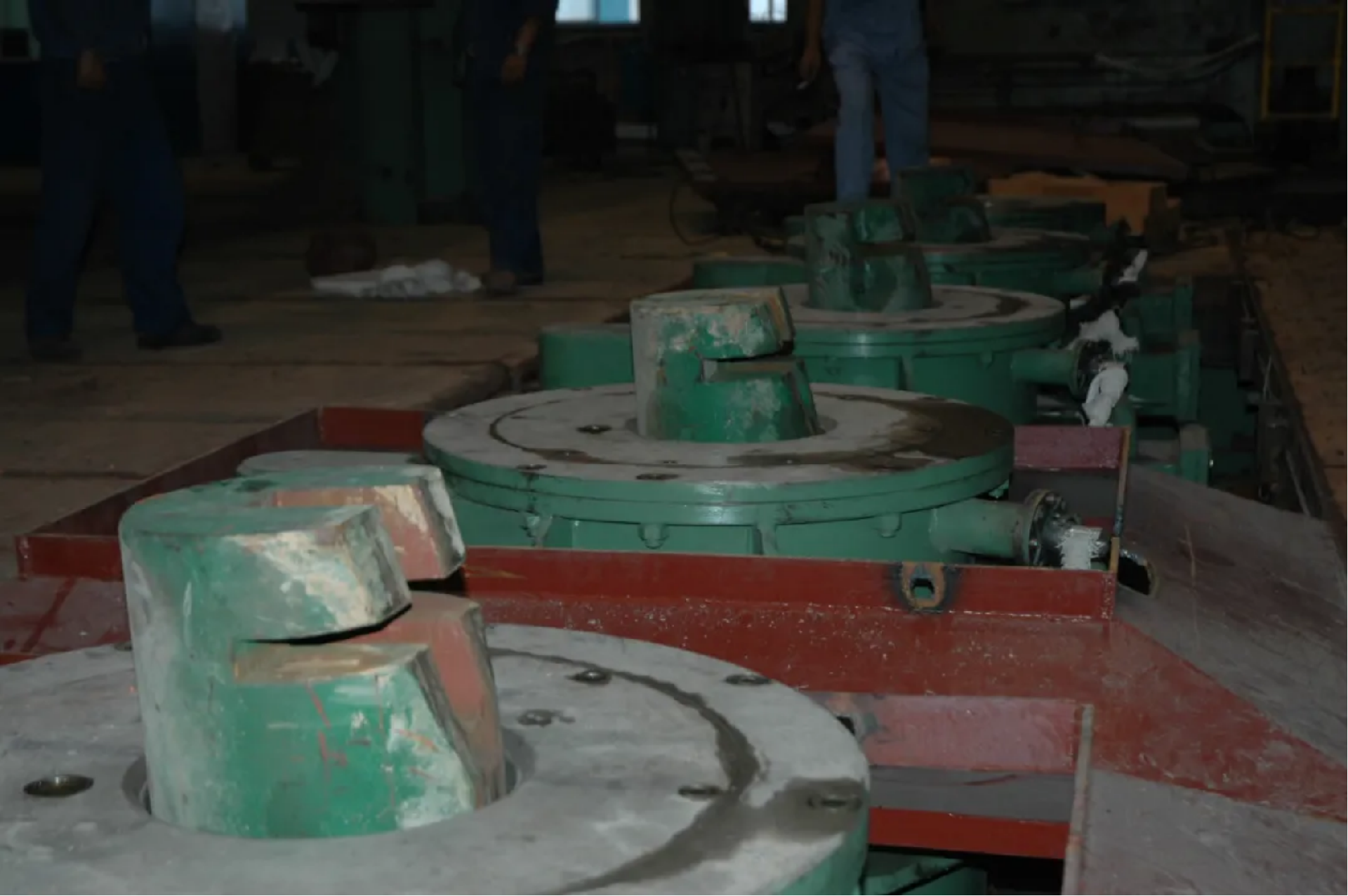

圖7  引錠桿冒出結晶器安裝引錠頭

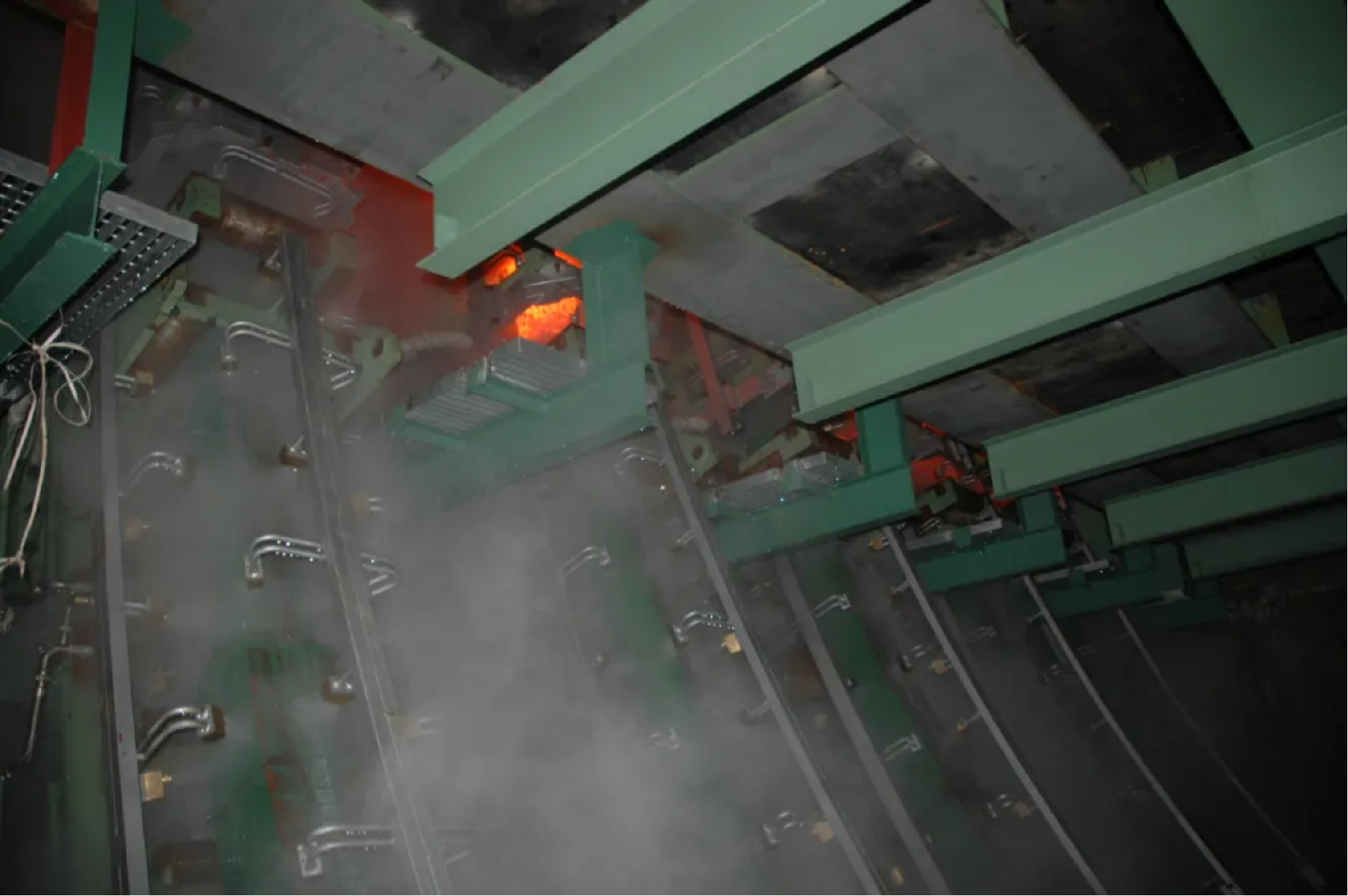

圖8  R11米圓坯連鑄機引錠桿送入結晶器準備開澆

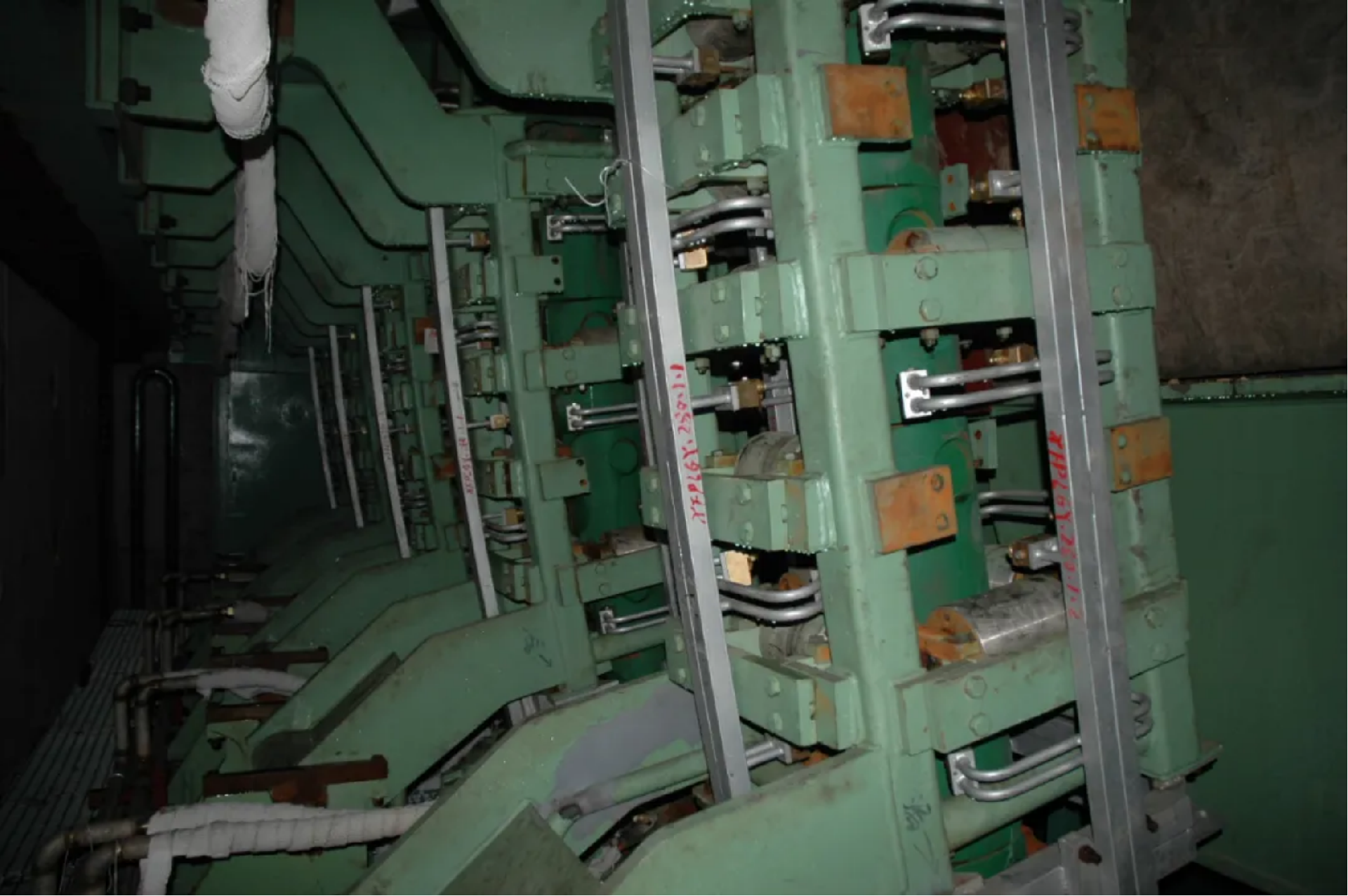

圖9  引錠桿牽引鑄坯下行

送引錠桿過程要求拉矯機輸出的液壓壓力最大，主要是：

（1）矯直機輥?zhàn)优c引錠桿之間的摩擦系數小。

（2）引錠桿自重的影響，對于大斷面的鑄坯需要引錠桿具備一定的自重，從而保持引錠桿自重下滑力牽引鑄坯克服結晶器阻力，所以需要拉矯機付出足夠的摩擦力來平衡引錠桿上升引起的下滑力。唐工始終堅持認為克服結晶器拉拔阻力是引錠桿和鑄坯的自重產生的下滑力，所以必須具有一定高度和自重的勢能來克服結晶器阻力，這是穩定連鑄生產的基本條件，不能指望拉矯機產生拉力來克服阻力。

（3）柔性引錠桿一般用于大斷面鑄坯，鑄機基本半徑較大，鑄坯和引錠桿具有的勢能大，所以需要較大液壓壓力來產生足夠的摩擦力來平衡下滑力。

連鑄機澆鑄結束時候，鑄坯離開銅管那一瞬間，由于沒有了結晶器拉拔阻力的作用，如果鑄坯規格尺寸大，單位長度上的重量大于引錠桿重量，鑄坯自重引起的下滑力最大，此時的拉矯機需要抱住天上的鑄坯需要最大的液壓壓力。所以連鑄機拉矯機液壓站設計上都要求能夠達到160bar以上的高壓，就是為了送引錠桿和連鑄起步開始使用，一旦拉矯機大多數輥?zhàn)訅鹤「邷罔T坯，就可以轉為熱坯壓力，這個壓力大大低于送引錠桿的液壓壓力。

3  連續矯直曲線

3.1  矯直曲線方程的確定

圖10是亞新公司為伊朗項目的拉矯機設計，我這里進行了簡化，鑄坯是200mm方坯，鑄機基本半徑是R9米，剛性引錠桿。里面的角度選取為3.542°：

Tanα=0.061898433

這個角度在拉輥的下輥接觸鑄坯切線與水平線的夾角，如果這個作為拉輥和中間輥之間曲線的起始點，對應的該曲線的斜率就是tan（α）。

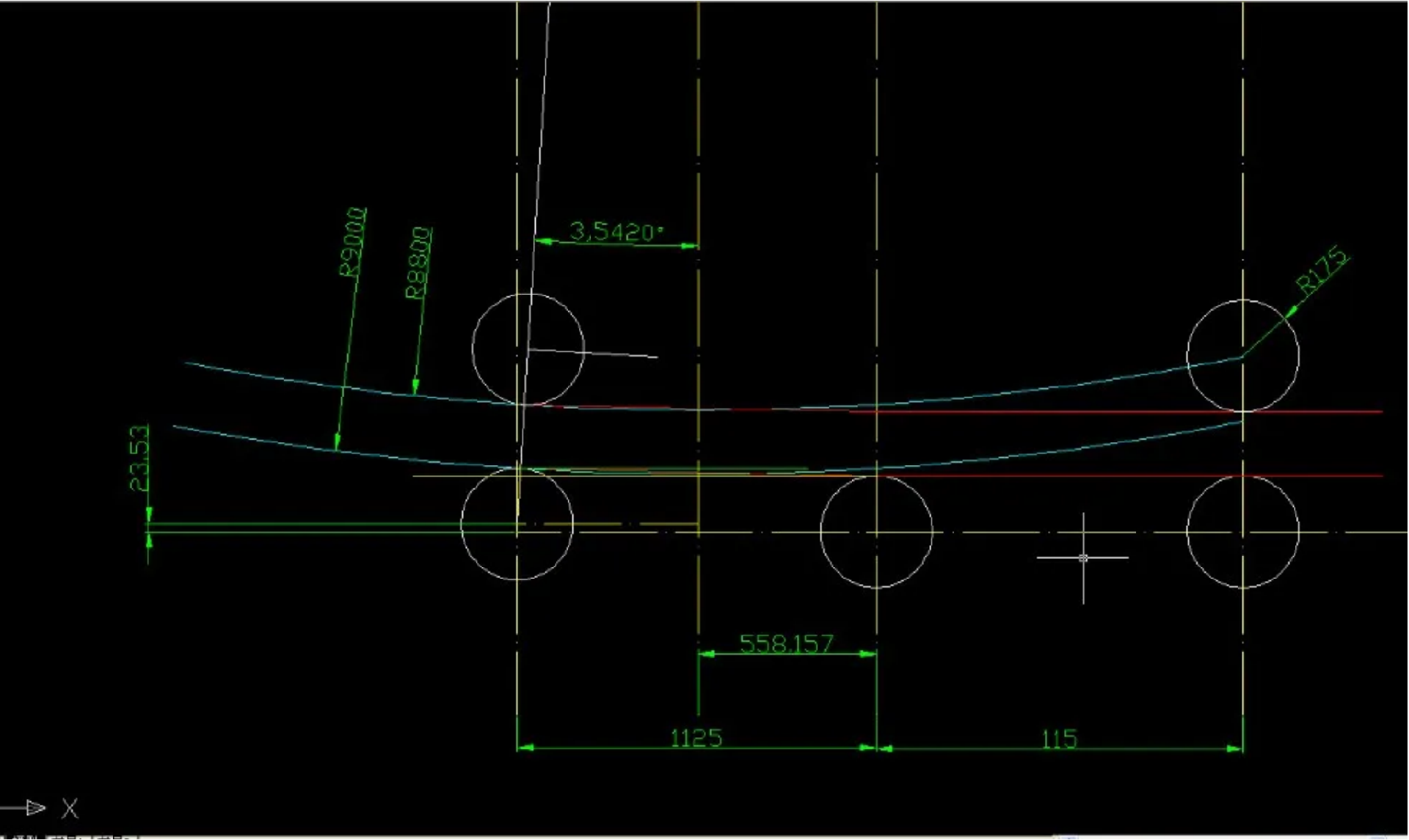

圖10  連續矯直拉矯機示意圖

其曲線的導數就是上述的大圓在切點的斜率，設坐標圓心在連鑄機基本半徑的圓心上，那么切點的橫坐標就是x＝-9000*sin3.542=-556.02171，圓的方程為：，其導數為：，已知x點的橫坐標，帶入進去就可以求出來該點的斜率，  ，這個求法與上述的結果是一致的。

我們再來將坐標原點落在五輥拉矯機中間輥面與垂直中心線的交點上，按照共識，一般使用三次拋物線方程來確定這個矯直曲線，三次方拋物線的方程就是：

對上式求導：k值就可以根據初始條件給出，即：

對于三次方曲線來說在切點的斜率，切點到拉輥下面垂直輥面的距離a=175*sin3.542=10.81153397mm，這樣對于三次方曲線的橫坐標x＝1125-10.81153397＝1114.188466mm，帶入到公式中，可以求得k＝-1.6621x10^-8，這樣就可以確定三次方曲線的方程了。

3.2  矯直段中間輥和矯輥下降高度計算

我們求中間輥面與垂直中心線交點到連鑄基準圓在拉輥的切點之間的下降距離，令x=-1114.188466mm，就可以計算出來為22.98884mm，加上到拉輥垂直點的下降量h=175-175*cos3.542=0.334288616mm，拉輥下輥和中間輥中心線下降量＝22.98884+0.334288616＝23.3212862mm。這樣就確定了拉矯機所謂的連續矯直的所有幾何參數。

圖紙上面的下降量為23.53mm，和我計算有點差別，我估計有的設計者在K值的計算上面采用了經驗公式，所以有一點差別，這個差別不影響設備的制作和使用，但是從三次方曲線的關系來看，推導的公式是準確的，但是我認為對這點誤差對矯直不會產生什么負面影響。

鑄坯是否按照我們規定的這個連續矯直曲線來彎曲變形，其實物體在變形的過程中還是遵循的最小作用量原理，也就是變形過程中受力最小的方向上運行。

在拉輥和矯直輥中間加上一個下輥，其目的就是將單點矯直轉化為二點或者連續矯直，但是我總是覺得應該是兩點矯直，而且要根據連續矯直原理推算出來的中間輥和矯輥的下降量是考慮了矯直之后的彈性回復物體，即超出需要的矯直量，給鑄坯以回復的空間。所以在設計上給與矯直的輥?zhàn)釉俚鸵恍?/span>

我在觀察錫興公司在R9米和R8米的小方坯連鑄機上看到生產正常中將矯輥抬起來，依靠鑄坯的自重來產生矯直力，但是中間輥是脫離鑄坯的下表面，這個量大約為2mm，當然也離開了矯輥的下輥面，觀察矯輥和中間輥兩個下輥是不轉動的，這就是單點矯直模式，見圖11。從長期的生產實踐來看，沒有看到對產品質量產生影響。所以不用迷信所謂的連續矯直，就是兩點矯直和單點矯直也沒有問題的。

我過去是軋鋼工程師，軋制的螺紋鋼需要進行彎曲和反彎試驗，我有時候?yàn)榱擞^察極端條件下的鋼筋彎曲，將鋼筋彎曲到135°，然后再有意識反彎達到90~180°，其變形條件非?？量?，應變都達到了15%以上，但是基本上都看不到鋼筋表面出現裂紋，說明了鋼材能夠適應很大的應變變形的。雖然鑄坯矯直是鑄態組織，但處在高溫下的鑄坯還是是具備一定的塑性，不會在很小的應變率下出現矯直裂紋的。

曾經因?yàn)橥ｋ姽收显斐赏玻?/span>φ280mm鑄坯已經冷卻到500℃以下，為了減少工作量，來電后繼續開啟拉矯機將其拉出來，仔細觀察鑄坯表面，然后切割低倍試樣，沒有發現任何裂紋缺陷，按照正常鑄坯交貨，一切正常，說明只要不在雙相區矯直，不會對鑄坯產生影響的，軋鋼矯直工序比比皆是，其矯直變形量很大的，只要工藝正常，一般不會產生矯直缺陷的。

我認為連續矯直的輥系布置思路與立彎式連鑄機二冷室內的從直線段變成弧形段的輥系布置思路應該是一致的，也是可以參考上面的計算進行設計。立彎式連鑄機很少使用在方坯和圓坯上，我始終認為鋼水的潔凈度的工作一定要在精煉工序完成，不能指望中間包和結晶器內來去除夾雜物，而且在結晶器內鋼水下行的沖刷作用，形成腔體內鋼水?dāng)噭樱茈y具備夾雜物上浮的條件，不需要立彎式連鑄機提供的那么一點直線度來上浮夾雜物，立彎式連鑄機設備復雜，維護麻煩，備件量多，所以說沒有必要性來增加麻煩，弧形連鑄機完全能夠勝任。

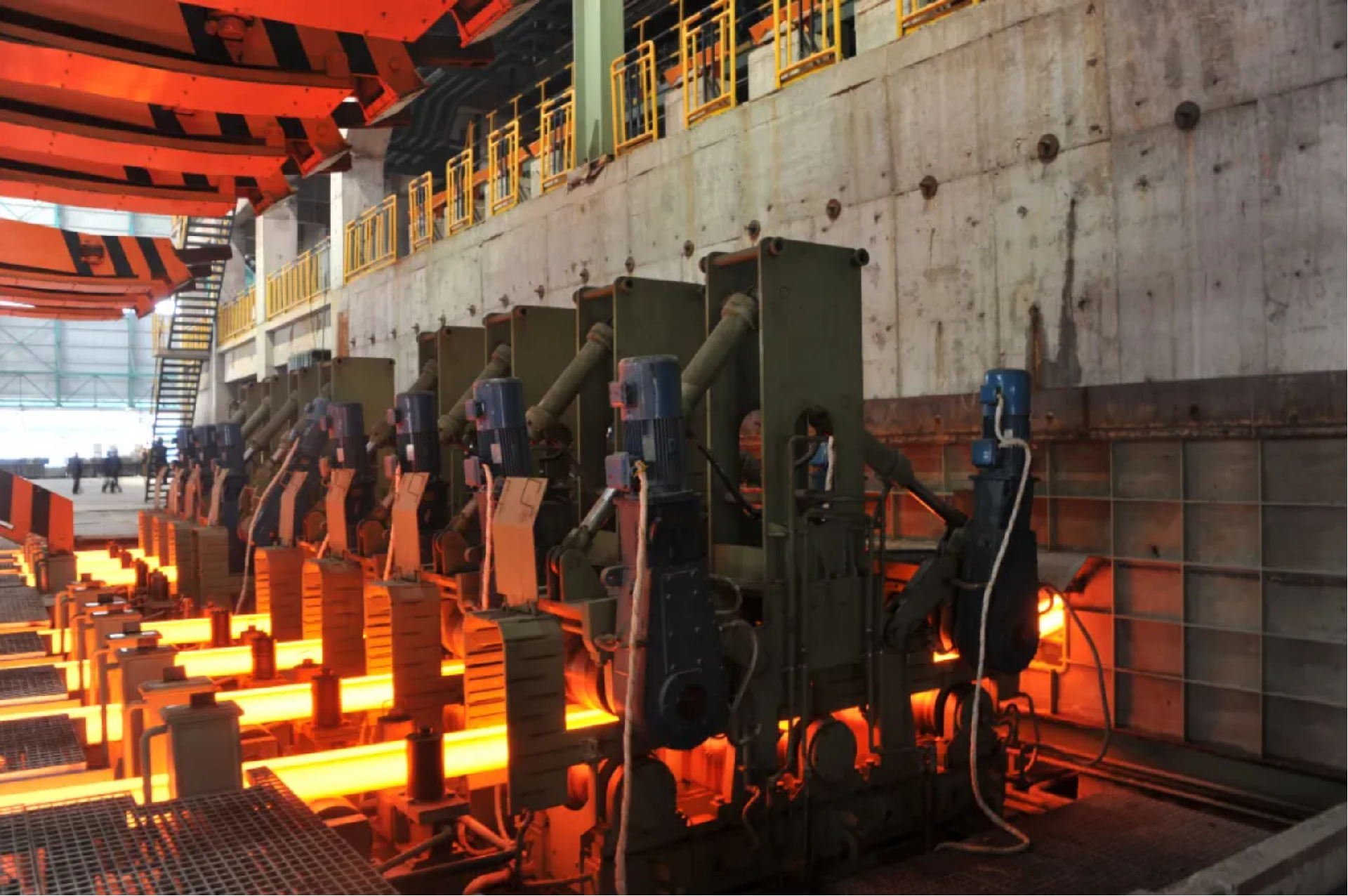

圖11  無錫雪豐小方坯連鑄機生產中抬起矯輥，依靠鑄坯自重矯直

生產中過程中出現的問題，通過現場的努力，不斷調整，不斷提高，總是可以解決的，現場的工程技術人員、管理管理者和現場職工只要不斷學習和實踐，就能在現有的裝備水平條件下生產較高水平的鋼種。

我寫這篇文章的目的一是為了解決問題，闡述了引錠過程和矯直過程，希望能夠解決存在的問題，同時闡述鑄坯矯直方面的一些理論，希望給大家能夠有一個清晰概念，了解這個引錠和矯直過程。文章的最后是推導了漸進矯直參數，大家從事連鑄機有關的工作，了解這個設計或許是有益的。

連鑄機的矯直過程設計是理想狀態的，但是實際生產中由于存在安裝誤差，拉矯機輥?zhàn)拥哪p等因素的存在，不可能完全按照理想狀態進行連續矯直，鑄坯矯直過程具有較大的寬容度的，我看過安裝失誤的連鑄機，其拉矯機輥面標高和位置都相差幾十毫米，其生產也是正常的，一套好的設備和工藝，需要給操作者一定的寬容量，過于精密的工藝設備對于大工業的鋼鐵生產來說保養維護還是困難的。

唐工水平有限，后來從事連鑄事業，看到這個問題，希望自己能夠弄清這個問題，推導過程比較粗糙的，不對之處請各位看官給與指正，希望能和大家一起討論技術問題，共同營造一個商量學習的氣氛。
