目前，轉爐煉鋼生產是鋼鐵生產環節中的重中之重，占據著重要的生產地位，而且在經濟和社會不斷發展的影響之下，正在被廣泛地應用和推廣。轉爐煉鋼終點控制技術是轉爐后期操作工序中的重要環節，可以明顯地提升鋼鐵的冶煉效率。但是，轉爐煉鋼技術仍然存在著較多的不足之處，因此，要不斷優化轉爐煉鋼終點控制技術，不斷增強轉爐煉鋼的使用性能和安全性能。

1 轉爐煉鋼的終點控制技術研究

1. 1 人工經驗控制

1. 1. 1 拉碳補吹法

拉碳補吹法是人工經驗控制中最為常見的一種方法，主要是指在吹煉后期中由一定的人工來進行判定和參與，當碳含量達到固定目標時就可以停止吹氧。在中、高碳鋼的生產中，大多數會采用拉碳補吹的操作方法，主要由于目標碳含量比較高、氧化速度比較快所導致的。結合吹煉特征可以看出，供氧時間和供氧含量的終點設置要高于冶煉鋼種的含碳量，在進行必要的取樣以后，進行適當?shù)匮a(bǔ)吹、調溫工作。此外，拉碳補吹法具有操作簡單，原料消耗較低等優勢，適用于高碳鋼種，既而在中、高碳鋼生產中得到了廣泛地應用，然而終點的命中最高比率在 70% 左右。

1. 1. 2 直吹增碳法

直吹增碳法在吹煉過程中可以免受額外限度因素的影響，實現一吹到底的操作目標。而且通過人工經驗可以將終點鋼中的碳質量分?jǐn)?shù)和溫度控制在合理的范圍中，提升了出鋼過程中的冶煉效率。直吹增碳法節省了大量的補吹時間，具有時間短、效率高、迅速化渣以及終渣 FeO 較高等特征，終點命中率大都高于 80% ，因此比較適用于低碳鋼的生產中。

1. 2 靜態控制

轉爐煉鋼終點的靜態控制要求要根據原材料條件和吹煉鋼種的目標，通過對鐵水、廢鋼、鐵合金等加入量、供氧量的計算，再開始進行裝料和吹煉的操作。但是，靜態控制很難對吹煉過程發生更改，在一定程度上終點命中率會受到極大地影響。在實際的應用中，轉爐煉鋼靜態控制需要運用一定的人工經驗來將終點控制在合理的范圍。一般來說，終點碳溫命中率最高可達到 80% 。此外，轉爐煉鋼靜態控制主要包括機理模型、經驗?zāi)Ｐ鸵约叭斯ど窠?jīng)網絡模型等。其中，機理模型是通過對冶煉過程中各種參數的分析，并且提出一些假設性的方案，通過計算物料平衡和熱平衡，進而獲得相應的裝料模型。在實際的應用過程中，轉爐煉鋼過程非常復雜繁瑣，有多種影響因素，特別對于某些物料平衡和熱平衡數據來說，需要設置相關的假設條件來予以確定。因此，一般的機理模型多數為半機理經驗?zāi)Ｐ停疑婕暗膮?shù)比較多，很難進行操控。而人工神經網絡模型發展的速度比較快，在轉爐煉鋼的終點控制中也得到了廣泛地應用。通過人工神經網絡模型與以往傳統的控制模型相對比，人工神經網絡具有較強的自主學習，也能夠利用隨意精度逼近非線性函數的能力，因此建立起來的模型可以進行科學準確地指導生產，應用前景也比較廣闊。例如: 日本一座氧氣頂吹轉爐應用 BP 神經網絡建模，所預測鋼水溫度和碳質量分?jǐn)?shù)動態變化與實際工藝數據非常接近。而且 CSN 工廠的轉爐也廣泛地應用了神經網絡模型，借助于反演模擬算法來進行接近終點時吹氧量的計算工作，最終完成轉爐吹煉過程的自動化控制目標。CSN 工廠的 40 爐工業試驗圖乳下如示:

1. 3 動態控制

1. 3. 1 副槍動態終點控制技術

在快到達吹煉終點時，將副槍插入到熔池中，獲取熔池溫度和碳含量的檢測值[1]。結合檢測結果不斷改正靜態模型的計算結果，在滿足吹煉終點的供氧量和副原料的加入量時，保證轉爐冶煉的穩定、合理的終點命中率，借助于計算機操作不斷完成轉爐冶煉的動態控制目標。此外，由于受到設備上的影響，副槍和爐口尺寸的大小有很大的關聯，通常情況下應用在 100 t 左右的轉爐中。而且在鋼中的碳質量分?jǐn)?shù)比較低的情況下，利用結晶定碳技術來測定鋼水碳質量分?jǐn)?shù)，可以獲取較強的測量精度; 反之，在鋼中碳質量分?jǐn)?shù)比較高的情況中，測量精度也會隨之降低，準確率很難得以保障，因此，副槍動態終點控制技術大多數都是應用在中低型碳鋼生產中。

1. 3. 2 爐氣分析動態終點控制技術

主要是指在吹煉后期，根據檢測爐口表的爐氣成分來進一步獲取鋼鐵熔池的脫碳速率，通過對鋼水成分和溫度的確定，不斷實現轉爐煉鋼終點的動態控制目標。爐氣分析動態終點控制技術可以對鋼水碳含量和溫度做出連續提示，并且對控制系統進行動態化校正，還可以提示鋼水 S、P 的變化情況。在終點鋼水碳質量分?jǐn)?shù)比較低的情況下，測量精度和命中率都會保持在較高的水平中，最低在 90% ?？偠灾?，采用轉爐煉鋼動態控制，終點碳溫命中率最低在 70% 左右。首先，對于光學方法來說，主要是由于轉爐口火焰的光譜在吹煉過程中會發生一些變化，在轉爐煉鋼終點中已經得到了取得了較為理想的嘗試。其次，模式識別法主要是將圖像進行分解，劃分成不同的區域范圍，通過特定區域內特征像素點的發生頻率來作為主要的表現特征，也是識別煉鋼終點的重要方法; 最后，紋理分析法主要是要通過圖像處理中的紋理分析法，在爐口火焰圖像的紋理結構特征的深入分析中，來對吹煉終點加以判別。

1. 4 自動控制

轉爐煉鋼自動控制技術主要是指爐渣在線檢測技術，對爐渣狀態進行實時監控與查看，在整個吹煉過程中，可以很好地控制和調整好鋼水碳質量分?jǐn)?shù)和溫度，將其控制在適度的范圍中。同時，并不需要補吹和倒?fàn)t[2]，終點命中率通常在 85% 左右。但是，由于我國受到資金、人才等方面的制約，并沒有完全進入到全自動化的控制階段中，轉爐煉鋼設備水平仍然比較低下。在轉爐煉鋼系統中，終點溫度和碳質量分?jǐn)?shù)的影響因素比較多，但是各個因素之間一般都是屬于非線性關系。

人工神經網絡技術在處理非線性關系上得到了較多的應用，是一種先進的技術方法。例如: 本鋼煉鋼工藝也開始實施了自動化控制技術，在施工現場較為惡劣的情況之下，質量檢查人員嚴格按照自動化的控制標準來執行。其中，軸線誤差最高不得超過 0. 1 mm，在專業人士經過系統嚴苛的上道工序進行時，在達到相應的標準后才能進行下道工序。進而在不斷的重修改造中，第一爐鋼水順利煉制成功，由此展開了本鋼煉爐轉爐煉鋼工藝的自動化發展趨勢，特別對于引進的副槍系統和爐器分析技術。

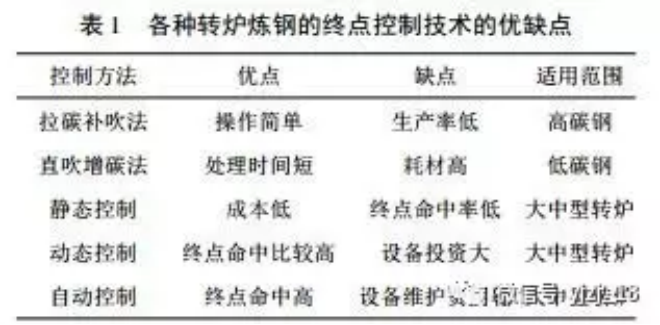

各種轉爐煉鋼的終點控制技術的優缺點如表 1所示。

2 轉爐煉鋼終點控制技術的應用分析及發展趨勢

2. 1 應用案例分析

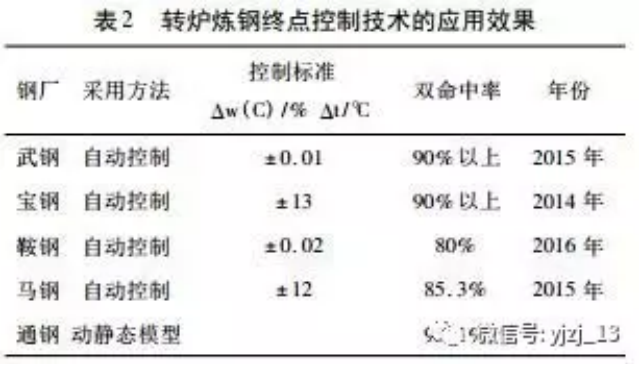

我國轉爐煉鋼終點技術始終處于起步發展階段，以武鋼三煉鋼為例，取得了較為理想的應用效果。2014 年，轉爐煉鋼終點控制雙命中率最高可高達 85% 以上( 控制偏差: Δw( C) ± 0. 01% 、Δt ± 12℃ ) ，補吹率 7% 左右。2015 年時終點碳溫雙命中率已達到 95. 23% ，當目標 w( C) 小于 0. 05% 時，控 制 偏 差 為 ± 0. 01% ，當 目 標 w ( C) 大 于 0. 05% 時，控制偏差為 ± 0. 015% ，吹煉終點溫度控制為 ± 12℃，平均補吹率僅為 2. 8% 。到 2016 年時，已經全面采用了全自動控制煉鋼技術，，Δw ( C) 為 ± 0. 02% 、Δt 為 ± 15℃ 的碳、溫雙命中率最低可達到 90% 。寶鋼第二煉鋼廠在 2016 年采用神經元網絡和專家知識庫相結合的轉爐動態模型，轉爐終點碳質量分?jǐn)?shù)控制偏差為 ± 0. 015% 、溫度控制偏差為 ± 13℃，雙命中率均在 90% 以上。

2. 2 轉爐煉鋼終點控制技術的發展現狀分析

轉爐煉鋼終點控制技術的水平與產品的生產效率、質量有著緊密的聯系，也就是轉爐煉鋼終點控制技術水平較高，產品的質量也會隨之提升上來。而且大多數只關乎到鋼水碳質量分?jǐn)?shù)和冶煉溫度的控制，碳含量如果過高就會導致含鐵礦物質脫硫，溫度的高低變化是原料的消耗量和冶煉時間的重要影響因素，從而影響到鋼鐵質量的好壞。針對轉爐煉鋼終點控制技術的發展現狀來進行分析，要從而有所領悟，要積極展望未來，使轉爐煉鋼 終 點 控 制 技 術 得 以 更 加 全 面 的 改 善 和優化。

2. 3 發展趨勢

2. 3. 1 適度提高小型轉爐的自動化應用水平

目前，轉爐的發展趨勢更加偏向于大型轉爐控制技術，大中型轉爐的自動化水平顯著提升。我國攀鋼和武鋼等都將爐氣分析設備應用在轉爐煉鋼終點控制中，應用效果比較明顯。但是，對于一些小型轉爐來說，終點命中率比較低，而且控制技術較為局限，仍然采用經驗控制。因此，要加大小型轉爐的應用力度，提高其自動化控制水平。

2. 3. 2 加強先進科學機械設備的使用冶煉工藝大多數都由人工操作進行，技術人員的管理經驗也比較匱乏，很難得到精準化的要求。比如拉碳補吹法，通過冶煉過程中爐內材料特點來預測耗氧量和碳化率的變化情況，既而存在著較大的誤差性，在應用程度上會受到一定的局限。因此，要開發出更為先進、科學以及完善的機械設備，減少人工經驗操作方法的使用，實現精準化、效率化的技術目標。

2. 3. 3 靜態控制技術與人工經驗控制技術相比

具有較為精確的靜態控制模型，使實驗效果的精確性更強。靜態控制技術的應用，可以將相關的經驗理論轉換為精密性極強的操作公式，并且可以迅速計算出冶煉過程中的相關指標、數值，但是，終點控制效率仍然保持在較低的水平中。因此，要加強靜態控制后期技術的創新工作，控制好相應 的 參 數 值，增強試驗過程中的風險預測能力。

3 結語

綜上所述，提升轉爐煉鋼的終點控制技術勢在必行，可以不斷實現自動化的控制目標，為鋼鐵企業帶來巨大的經濟效益與社會效益，不斷向煉鋼領域地發展目標邁進。

( 1) 充分掌握人工經驗控制、靜態控制、動態控制以及自動化控制等，不斷提升轉爐煉鋼的終點控制技術，并且要做到具體問題具體分析，提升轉爐煉鋼終點控制效率，確保轉爐煉鋼終點技術的功能發揮。

( 2) 不斷提升小型轉爐的自動化應用水平，正確使用科學先進的機械設備，以提高產品質量。同時，技術人員也要以較高的行為規范來約束自己，避免風險性因素的發生，轉爐煉鋼的終點控制技術中注入一定的創新因素，使之更好地適應煉鋼領域的發展需求，從而實現鋼鐵企業可持續發展的戰略性目標。
