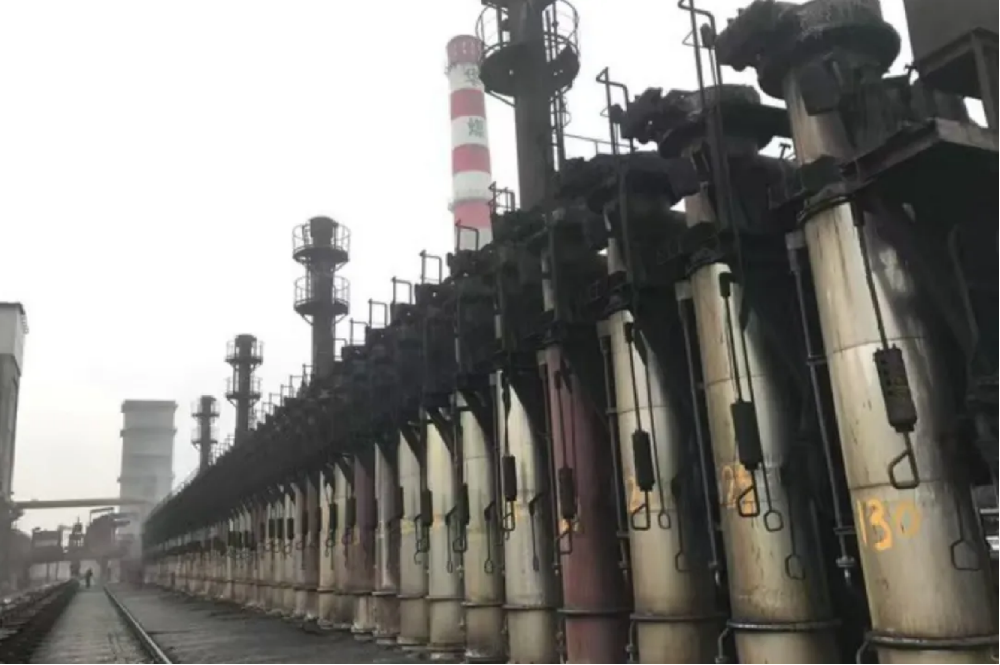

焦?fàn)t作為鋼鐵生產工序中的重要一環，其產出的焦炭為高爐煉鐵提供燃料。焦?fàn)t上升管是焦?fàn)t重要附屬設備，由筒體、橋管、翻板座等構成，負責引導煤氣、初步冷卻荒煤氣，調控壓力，銜接后續工序。上升管冷卻后的煤氣仍有較高溫度，回收這部分余熱，降低焦?fàn)t能耗，實現余熱資源的充分利用。當下主要的焦?fàn)t上升管余熱回收技術有以下幾種。

01分布式余熱回收技術—介質浴式

系統組成及流程：系統包括荒煤氣系統、汽水系統、熱媒系統等?；拿簹鈴奶炕页鰜?lái)經上升管取熱裝置到集氣管及荒煤氣管網。汽水系統中常溫化水經化水箱等進入導熱油蒸發器、導熱油過熱器到用戶主管網。熱媒系統中導熱油由循環油泵輸出，經上升管取熱裝置等再回到循環油泵完成循環。

主體設備：上升管取熱裝置由內、中、外三部分組成，內層耐高溫等，中間層為導熱油吸熱層，外層為隔熱和保護層；導熱油蒸發器為一用一備，利用高溫導熱油加熱給水產生飽和蒸汽；導熱油過熱器利用高溫導熱油加熱蒸汽為過熱蒸汽。

技術優勢：可產3.82MPa、300℃以下高品質蒸汽，用途更廣泛；上升管取熱裝置內、外筒為常壓，導熱油傳熱管工作壓力低，泄漏風險??；高溫導熱油可遠距離輸送用于其他焦化工序；導熱油循環穩定為液態，不結垢、無汽堵、無管道爆裂風險；對給水水質要求低，可采用軟化水；上升管取熱裝置干燒后可立刻再次投入使用；可有效控制上升管內壁溫度和荒煤氣出口溫度，防止焦油蒸汽結焦；采用多支路換熱控制技術，可均衡控制各上升管取熱裝置間熱媒流量。

02水套管余熱利用技術

系統組成及流程：除氧水或除鹽水經除氧泵、補水泵等進入汽包，再通過強制循環泵進入上升管換熱裝置，利用焦?fàn)t荒煤氣顯熱加熱循環水，產生的汽水混合物返回汽包進行汽水分離，蒸汽并入低壓蒸汽管網，冷凝液返回焦?fàn)t上升管循環使用。

設備構造：通過采用整體結構無縫鋼管，內筒內壁設納米導熱層等三層保護解決上升管漏水問題；通過采用耐高溫進口納米導熱材料、控制進水流量、合理設計換熱型式、加裝空氣助燃系統等預防和處理上升管內筒結焦問題；選用新型耐高溫耐磨合金材料、納米導熱材料、納米保溫材料、抗氧化和腐蝕的不銹鋼材質作為換熱器材質。

技術優勢：系統循環流暢，除氧水等經多泵運作，高效利用焦?fàn)t荒煤氣顯熱，產生蒸汽并入管網，冷凝液循環使用，極大提升能源利用率。該技術從材質、結構到工藝全方位優化，有效解決漏水、結焦等難題，確保設備長周期穩定運行，降低維護成本 。

03外盤管式余熱回收技術

系統組成及流程：按照YB/T 6082-2023《焦?fàn)t上升管荒煤氣余熱回收技術規范 外盤管式》，規定了其工藝流程、外盤管式上升管換熱器系統、技術要求等內容，適用于頂裝和搗固焦?fàn)t的上升管荒煤氣余熱回收。

基本原理及結構：一般是在上升管外部設置盤管，通過盤管內的介質與上升管內的荒煤氣進行熱量交換，實現余熱回收，結構上有外盤管式上升管換熱器等裝置。

技術優勢：外盤管式余熱回收技術工藝流程清晰。外盤管結構設計可承受較大壓力，能產出 4.0MPa甚至更高壓力蒸汽，過熱蒸汽溫度超 400℃ 。通過優化材質與結構，有效解決漏水、結焦等問題，穩定回收荒煤氣余熱 。
