一、導衛

1．功能：扶持軋件將其順利導入導出軋槽以保證軋出外形精確、質量合格的產品。

2．各軋機架次、導衛盒、導衛板、導管、鼻錐、導輪等導衛組件的選擇嚴格遵照“導衛配置表”及導衛尺寸表。

3．導衛磨損件更換技術要求

3.1．滾動導衛兩導輪裝配開口度尺寸按紅坯尺寸進行控制，粗中軋滾動導輪開口度可比軋件高度大0.5mm，精軋滾動導輪開口度應與軋件尺寸相等或小于軋件尺寸0.2mm左右。

3.2．粗軋滑動導衛及滾動導衛導板表面磨損大于8mm時必須更換，滾動導衛輥面磨損大于0.5mm，局部磨損大于1mm必須更換。

3.3．中、精軋滑動導衛及滾動導衛導板表面磨損大于6mm必須更換，滾動導衛輥面磨損大于0.2mm，局部磨損大于0.5mm，必須更換。

3.4．導管、導槽更換原則比照粗軋滑動導衛執行。

3.5．切分導衛切分時冒火花，必須更換。

3.6．定期檢查導衛支撐臂即導衛使用時間超過2個月，必須整體拆卸，檢查所有零件，磨損件及時更換。

4．導衛組裝注意事項

4.1．拆卸要盡量不損傷導衛，

4.2．裝上的軸、軸承、齒輪、窩輪窩桿、端蓋等裝配件必須保證無損傷、清潔。

4.3．干油潤滑導衛軸承、齒輪箱等部位必須注滿潤滑脂，油氣潤滑導衛嚴禁注潤滑脂。

4.4．扭轉導衛開口度，角度必須調整準。

4.5．導輥軸裝拆時，用銅棒輕輕敲擊，防止表面變形及下部絲扣損壞，輥軸裝好后用銅棒敲擊導輥上下并進一步旋緊絲扣，減小軸向間隙并保證導輥旋轉自如。

4.6．左、右導輪臂要對稱安裝，并加好墊片，保證一定調整余量。

4.7．導衛付、導輥、鼻錐軋槽孔型中心線必須重合。

4.8．導衛付前端（或鼻錐前端）上下弧面與軋槽上、下間隙相等。

4.9．入口導衛付，內膛寬度必須保證軋件按孔型設計要求準確導入軋槽。

4.10．出口導管安裝必須保證軋機順利脫槽，并走向正直。導管前端（或鼻錐前端）與軋槽吻合。

4.11．導衛組裝完畢后，應將導衛型號、架次、品種規格標于導衛上或掛標牌。

4.12．粗軋導衛安裝時，距離軋輥5mm；中軋導衛安裝時，距離軋輥4mm；精軋導衛安裝時，距離軋輥3mm。

4.13．導衛組裝完成后，必須用壓縮空氣檢查油路和水路。

4.14．導衛間隙與樣棒尺寸相比較應小于或等于0.1mm，這樣能夠保證導衛與料型形成一定的夾持力。

4.15．切分導衛15、16架進口在裝配時一定要注意蝸輪蝸桿的調整，在

上線前必須認真檢查調試，做到能夠調整導衛夾持力。即在調整導衛時，左右兩排導輪能夠同時向內外移動，形成均勻的夾持力。

5．導衛擺放原則

5.1．滾動導衛

a.滾動導衛總成按機架（大類）、成品規格（小類）的優先等級堆

放。

b.導輪、插入件按導衛型號（大類）、孔型（小類）的優先等級來

堆放。

c.滾動導衛盒按導衛型號堆放。

5.2．滑動導衛按機架（大類）、規格范圍（小類）的優先等級來堆放。

5.3．鼻錐、導板、導管按類型、規格的優先等級來堆放。

二、車床

1．功能：軋輥車床用于車削軋槽，銑床用于銑螺紋筋

2．車床操作

2.1．必須掌握并靈活運用軋輥車削技術及數控銑床的操作技術。

2.2．熟悉車床上手柄、按鈕的作用，并能準確操作。

2.3．掌握各附件、工具、量具、樣板等的使用性能及精度，準確使用。

2.4．吊裝或拆裝軋輥時應小心，以免碰壞卡盤及頂針。

2.5．工作前對軋輥各部尺寸對照?qǐng)D紙認真檢查合格后方可加工。

2.6．根據工件形狀、材質、技術要求、機床負荷能力，合理選擇裝卡方

法、切削量、加工步驟。

2.7．精密量具、工具、樣板、使用前要校準，復核其尺寸，測量要準確，禁止用精密量具測量粗糙表面。

2.8．嚴格按車床技術操作規程進行操作。

2.9．為提高產品質量及生產效率，操作者有權及責任提出合理化建議。

2.10．對質量、設備事故，要認真分析研究，共同吸取教訓。

三、軋機裝配

1．設備名稱：閉口軋機、短應力軋機

型號：

粗軋機組1H—4V：φ550閉口軋機

粗軋機組5H、6V中軋機組7H—10V ：φ450閉口軋機

中軋11#、12# 、精軋機組：φ350短應力軋機

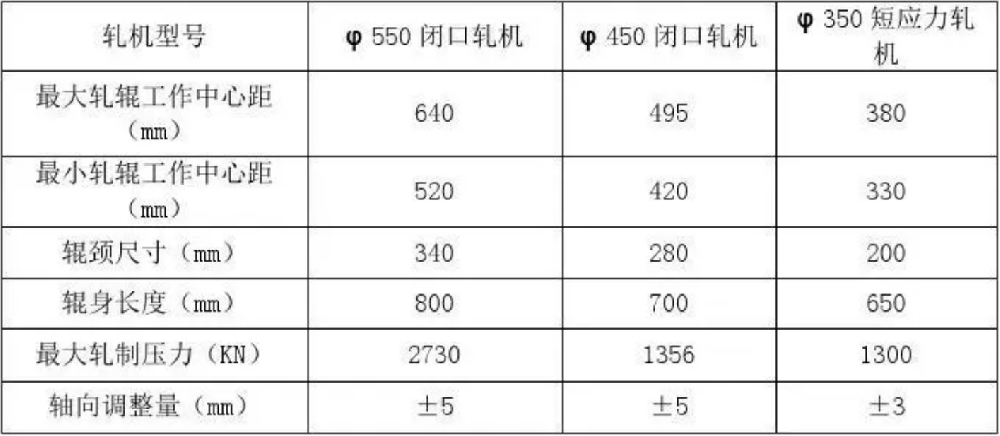

2．設備技術參數

3．組裝軋機前的準備工作

3.1．軋輥的檢驗軋鋼之家ID：zhagangzhijia

檢驗孔型：用孔型樣板嚴格測量孔型，確認是當前所準備的規格；不合格的軋槽涂紅漆。另附軋輥檢驗標準。

3.2．迷宮圈的安裝

安裝前擦凈輥頸，將迷宮圈放在軸承感應加熱器上加熱，溫度為120℃（可以用加熱時間來恒定），當溫度加熱到120℃即可往輥頸上裝配，安裝時可以用銅棒輕打迷宮圈的外圓端面，裝上后頂住迷宮圈的外圓端面，防止冷卻收縮時軸向回松。

3.3．軸承內圈的安裝

加熱前用衛生紙擦凈內圈表面上的油污，然后放在軸承加熱器上加熱。加熱溫度為T夏=70℃，T冬=85℃，當溫度達到要求后裝到輥頸上，安裝過程中可以用銅棒輕輕敲打，保證裝配到位。

4．φ350軋機的組裝程序

4.1．確認孔型無誤后，把裝有迷宮圈及軸承內圈的一對軋輥吊到拆輥裝
