冶金余熱高效綜合利用技術
發布時間:2025-07-04 11:11:21 作者:武漢南銳 瀏覽量:2
摘要:介紹了冶金企業各工序余熱資源高效綜合利用技術,包括燒結余熱及干熄焦余熱高效利用、高爐爐頂煤氣余壓發電及飽和蒸汽發電技術等,建議大力發展余熱回收系統集成系統及冶金渣有壓熱悶技術,擴大余熱利用和余熱資源范圍。
1、前言
鋼鐵工業是資源一能源密集型產業,從選礦、燒結、煉焦、煉鐵、煉鋼到軋鋼,每個生產工序都要消耗大量的能源和輔助原材料,且產生大量的廢熱和固體顯熱,約占總能耗的30%左右。這些余熱資源如果加以利用,不僅減少了污染物的排放,改善了鋼鐵企業周邊的環境狀況,更能深入挖掘各生產工藝的節能潛力,真正達到冶金工業節能降耗的要求。
2、冶金余熱高效綜合利用技術
2.1燒結余熱高效利用技術
燒結工序能耗一般占整個鋼鐵生產噸鋼能耗的10%左右,僅冷卻機廢氣和燒結機煙氣的顯熱就占燒結過程全部熱支出的50%左右,余熱利用潛力巨大。廢氣溫度從450℃到150℃,高溫部分溫度在300~450℃。根據現場設備的測量結果,這部分廢氣占整個廢氣量的30%一40%;低于300℃的廢氣量占到整個廢氣量的60%多。整體來講,燒結余熱屬于中低品質熱源,且低品質所占比例較大。
根據用戶的個性化需求,將燒結余熱分為熱利用和動力利用2種方式。熱利用僅僅是用熱廢氣作為燒結助燃空氣預熱混合料或通入余熱鍋爐產生蒸汽用于生產。2008年以后,隨著我國燒結余熱利用技術更深入的發展,動力利用占據主導地位。
某鋼鐵公司融入了雙進氣雙壓余熱鍋爐技術和鍋爐尾部煙氣循環技術,利用燒結冷卻機產生的大量煙氣,通過余熱鍋爐加熱給水產生蒸汽,蒸汽推動汽輪機進行發電。從能源利用率角度來講,動力利用是最有效的余熱利用方式,燒結余熱發電技術可以使熱效率達到最大化。燒結機冷卻系統余熱發電工藝流程如圖1所示。
2.2干熄焦余熱高效利用技術

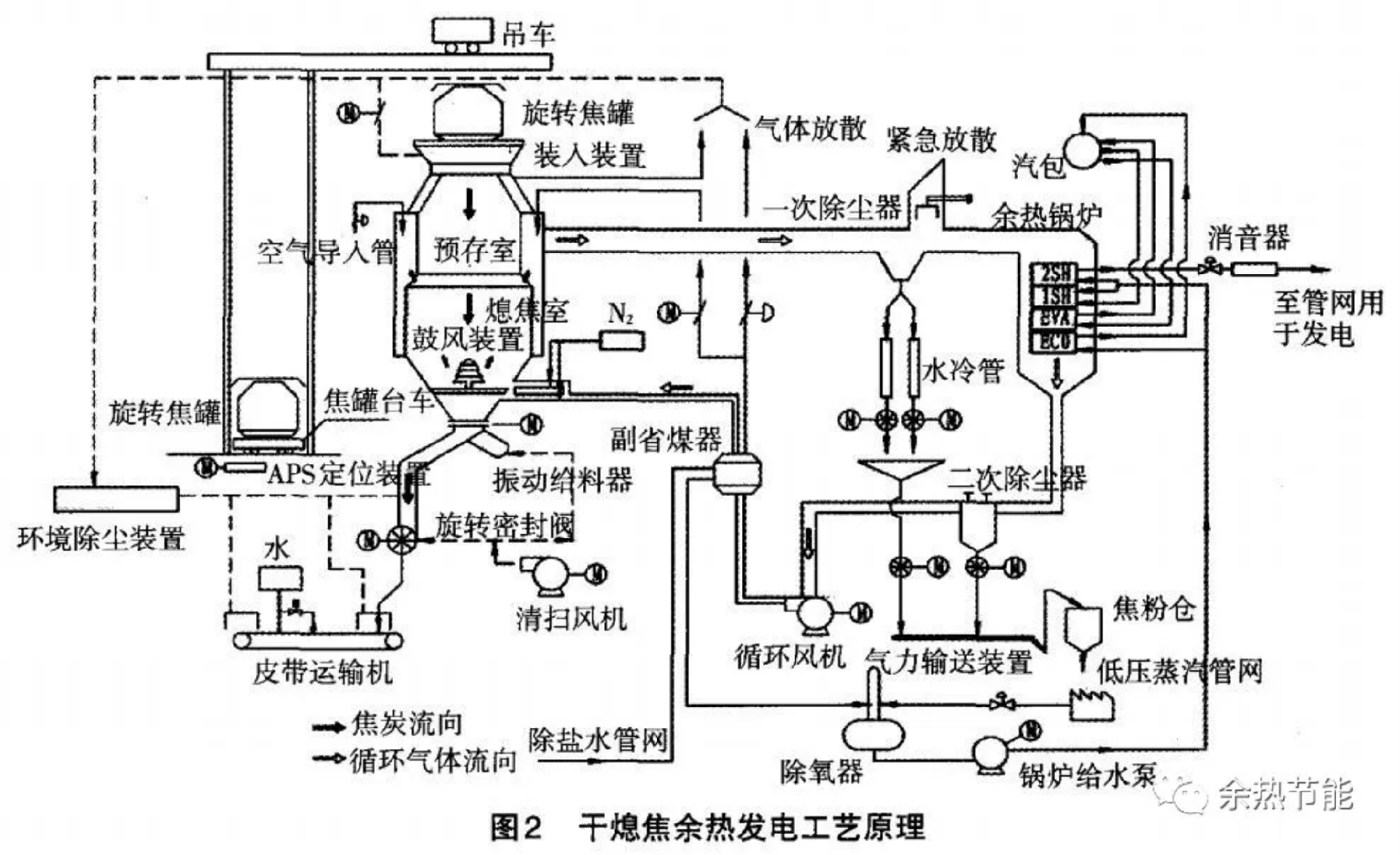

干熄焦技術是焦?fàn)t生產過程中利用循環氮?dú)鈱⒓t焦熄滅的熄焦技術。通過相關裝置,利用循環氮?dú)獯嫠c紅焦換熱,在熄滅焦炭的同時,回收了紅焦余熱,并將這些余熱轉換為電能,消除了濕法熄焦對環境的污染。對于一個規模為100萬t/a焦化廠而言,每年可以減少8萬一10萬t動力煤燃燒對大氣的污染,相當于減排煙塵140—180 t/a、SO21280~1600 t/a、CO210萬一l7.5萬t/a,可降低煉焦能耗4555 kgce/t,干熄焦余熱發電原理如圖2所示。干法熄技術提高了焦炭質量,節約了能源,改善了廠區空氣環境,社會效益、環境效益和經濟效益顯著。
2.3高爐爐頂煤氣余壓發電技術(TRT)
高爐爐頂余壓發電技術是利用高爐爐頂煤氣的余壓轉化成熱能進行發電的技術。以某鋼1座1750m3高爐為例,年產鐵150萬t,平均每噸鐵產出1650—1750 m3。高爐煤氣,煤氣熱值為3135—3344 kJ。透平入口煤氣流量30萬—33萬m3/h,壓力0.20—0.25MPa,溫度為135~170℃;透平出口煤氣壓力為10—14kPa,溫度為90—150℃??偘l(fā)電量可達14MW。

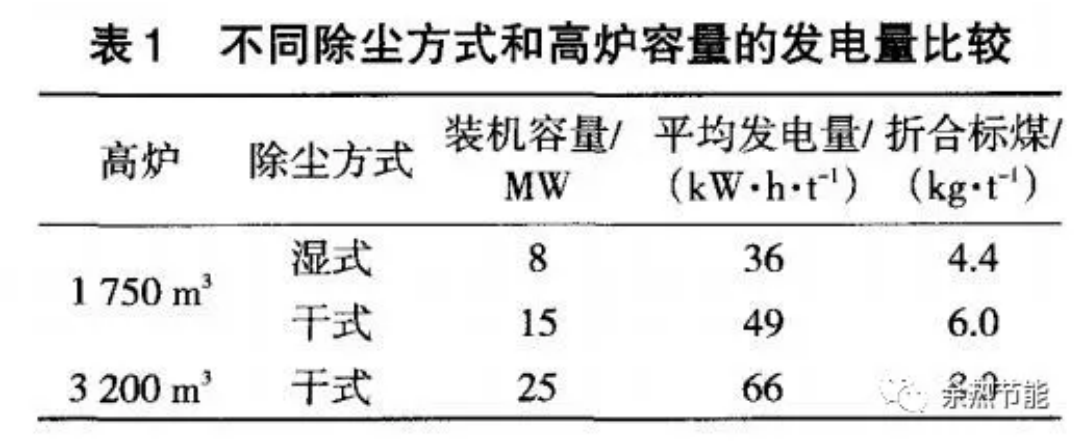

目前,TRT發電系統按照煤氣除塵方式分為干式除塵和濕式除塵,干式除塵更能有效利用煤氣的顯熱,對比兩種除塵方式以及高爐容量的大小,可以從表1得出相應的發電量。
2.4汽動鼓風技術
部分中小型鋼鐵企業高爐煤氣除了少量用于熱風爐、煉鋼、軋鋼工序等加熱外,大部分放散,造成了大量的能源浪費,對環境造成污染。根據不同項目的工序特點,開發出能源短流程利用技術,將富裕的高爐煤氣通人鍋爐中進行燃燒,加熱給水產生蒸汽推動汽輪機,汽輪機帶動鼓風機轉動,為熱風爐提供空氣。由于鼓風機直接由汽輪機驅動,避免了輸變電線路的能量損耗,提高熱能利用率,但是整個系統的熱能利用率還需要根據鼓風汽輪機和電廠汽輪機的內效率來確定。
2.5飽和蒸汽發電技術

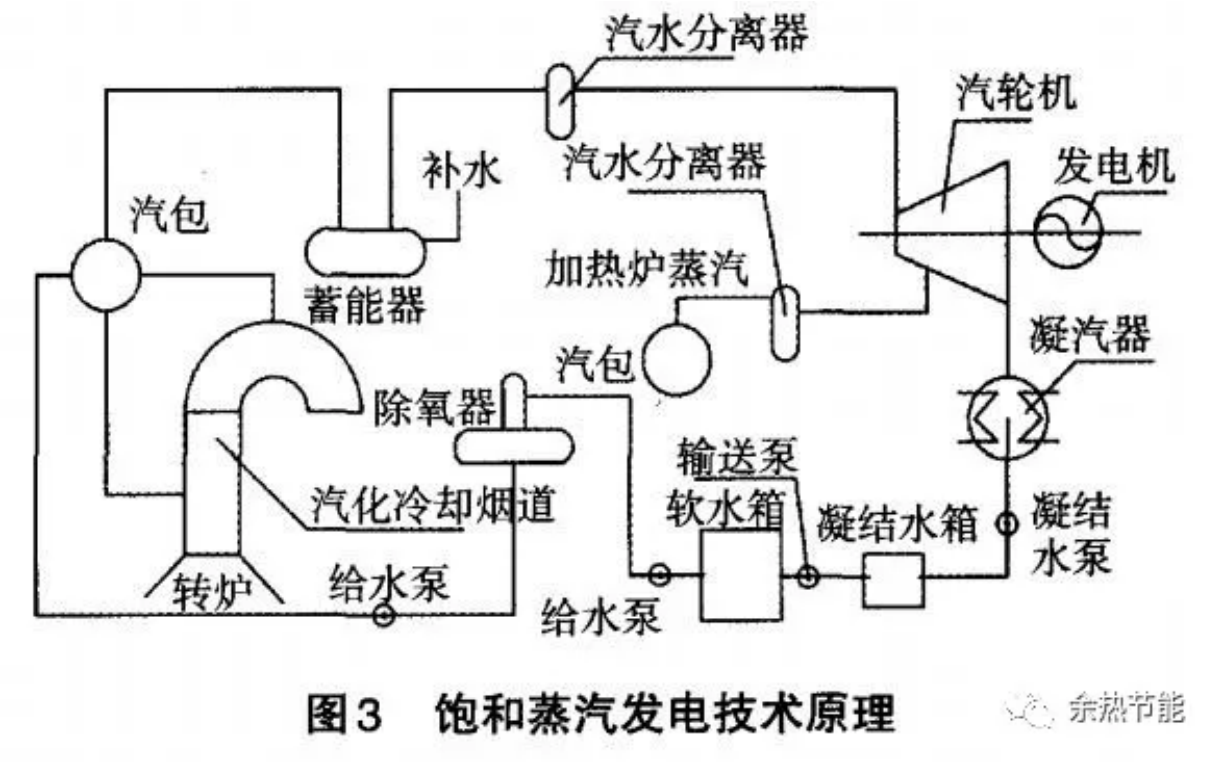

目前國內中小型鋼鐵企業,煉鋼煙道汽化水冷裝置及軋鋼加熱爐所產生的蒸汽除冬季部分用于采暖外,其他季節大部分蒸汽得不到合理利用,只能對空排放。加熱爐產汽較為穩定,但是轉爐蒸汽受煉鋼冶煉周期和吹氧時間的影響,蒸汽的產生不連續且波動劇烈,因此飽和蒸汽發電技術的關鍵點在于保證蒸汽均勻、平穩地輸出。為此,從煉鋼主工藝著手,通過調整多臺轉爐的吹氧間隔時間來實現蒸汽的連續生成,在蒸汽出口處設置濕式變壓蓄熱器,使蒸汽連續、穩定、均量化輸出,最終將輸出的蒸汽經過汽水分離后用于推動汽輪機發電。其原理如圖3所示。
將煉鋼飽和蒸汽發電技術運用到實際工程中,經過測算,平均節約標煤5kgce/t,回收蒸汽凝結水70—100 kg/t,外供發電值11—13kW·h/t,經濟效益明顯。
3、冶金余熱高效利用技術展望
鋼鐵工業目前面臨原料價格上漲、出口受限、環境制約等各方面壓力,利潤空間不斷縮小,因此依靠節能減排技術,實現綠色鋼鐵工業就成為企業發展的有效出路。鋼鐵企業可以回收的余熱資源按照溫度分為高溫、中溫和低溫余熱,無論從數量還是種類上都十分可觀。然而,要真正達到余熱的高效利用,還要深人挖掘余熱資源利用潛力。
從我國鋼鐵企業多年來余熱利用的情況來看,高溫余熱利用技術已經較為成熟,但中低溫余熱的高效利用技術有待進一步發展。鋼鐵企業余熱的回收利用必須根據余熱的參數和用戶的需求,制定更加詳細的方案,分清動力利用和直接熱利用,總體依照強化主工序、按質回收、溫度對口、梯級利用和系統優化提升的原則。
3.1大力發展余熱回收系統集成系統
在鞏固和發展當前節能減排技術的基礎上,重點推進系統優化集成高爐煤氣和轉爐煙氣干法除塵技術與煤氣利用、煙氣余熱綜合利用技術等節能減排技術,將燒結煙氣脫硫、除塵與余熱回收利用技術有機地結合起來,以循環經濟運行模式,同時獲得熱利用、環保及副產品等全面收益。
3.2開展冶金渣有壓熱悶技術應用
目前應用較廣的冶金渣處理主要是轉爐鋼渣悶渣技術,可以在此基礎上開展有壓熱悶工藝,既可以提高悶渣的效率,又可以提高蒸汽品質。另外,該技術可以推廣到高爐渣的利用中,對高爐渣進行干法?;陀酂峄厥辗矫娴难芯俊?/span>
3.3擴大余熱利用和余熱資源范圍
我國都市型鋼鐵企業占有很大比例,可通過收集富裕的余熱資源對城市周邊地區進行供熱。同時,鋼鐵企業應該致力于消納社會廢棄物,利用某些冶金爐窯特有的高溫、高還原性環境,將廢棄物用作爐窯燃料。例如,高爐熱風口噴吹廢塑料技術已經具備可行性,而且熱利用率較常規燃燒有大幅度提高。目前,一些省份已經從技術和政策層面開展鋼鐵企業消納社會廢棄物的立法工作,突破廢棄物高效回收供應和穩定性等瓶頸后,將會實現大規模工業化生產。
